De Harvia Xenio CX180-45 is een universele besturingseenheid, ontworpen voor compatibele elektrische saunakachels. Afhankelijk van de voedingsspanning en de elektrische aansluiting kan deze kachels met een vermogen van 9 tot 29 kW aansturen.

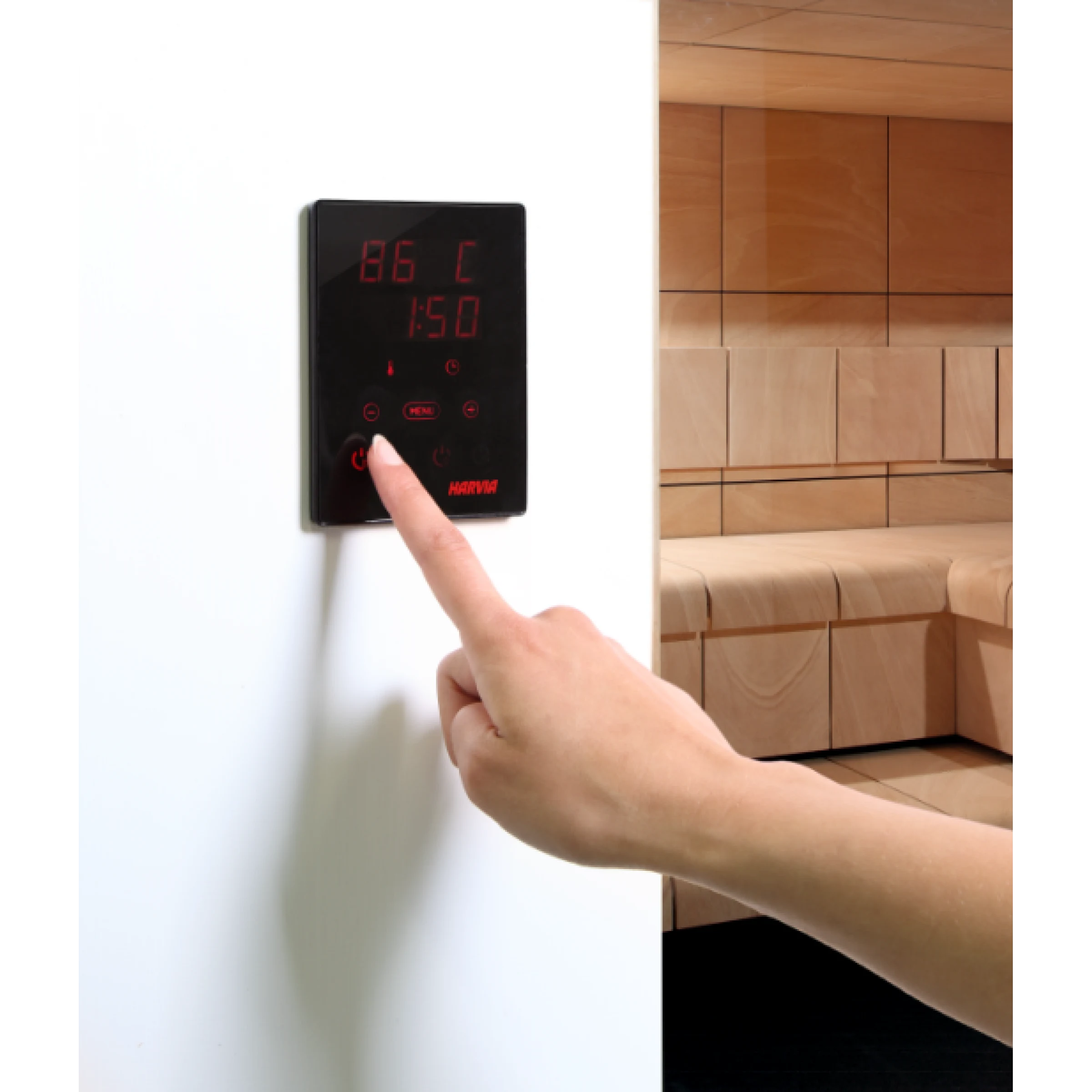

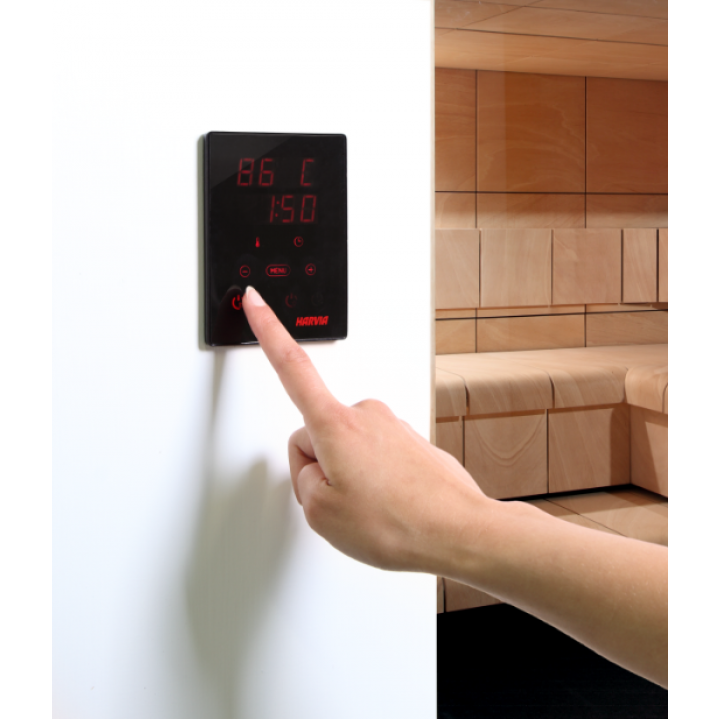

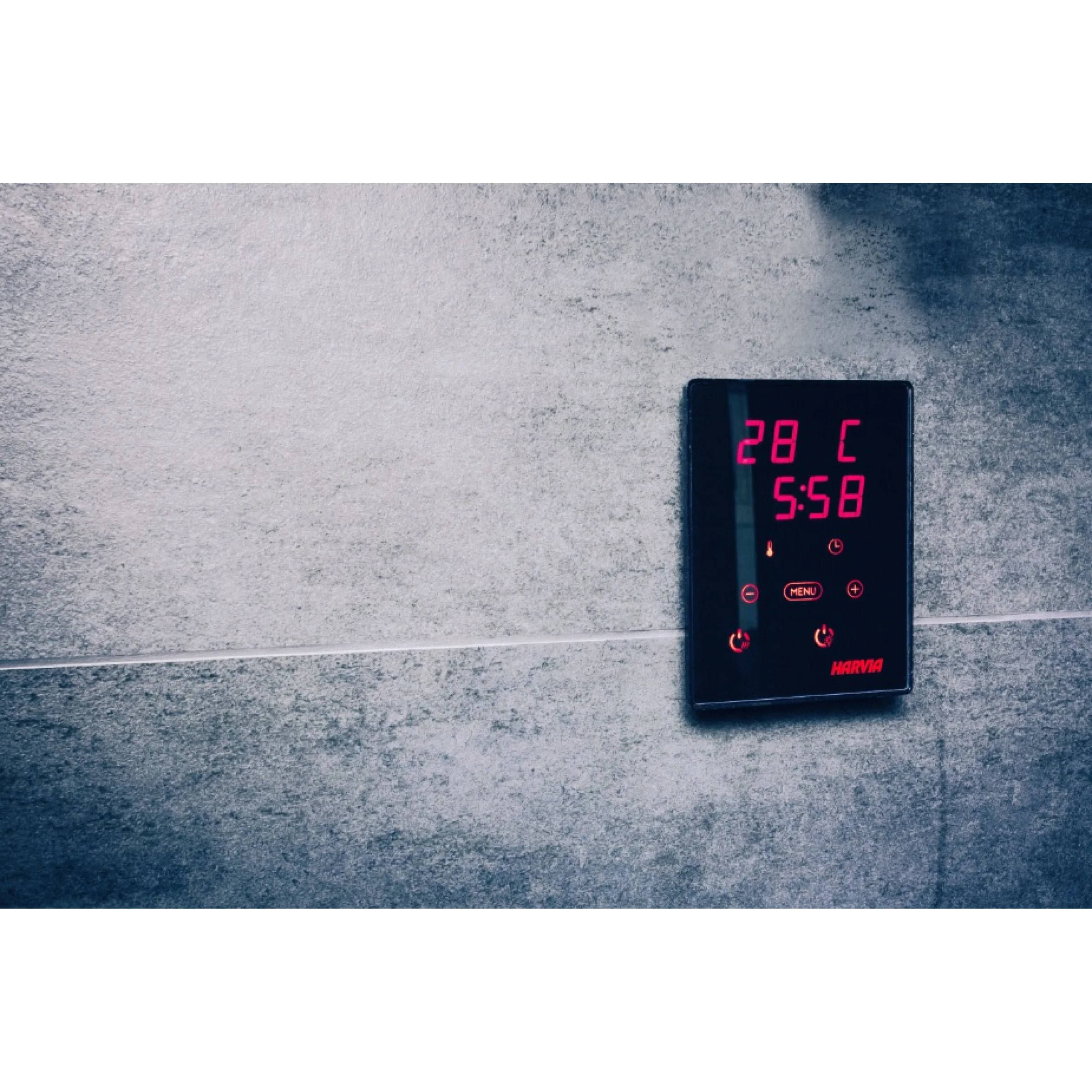

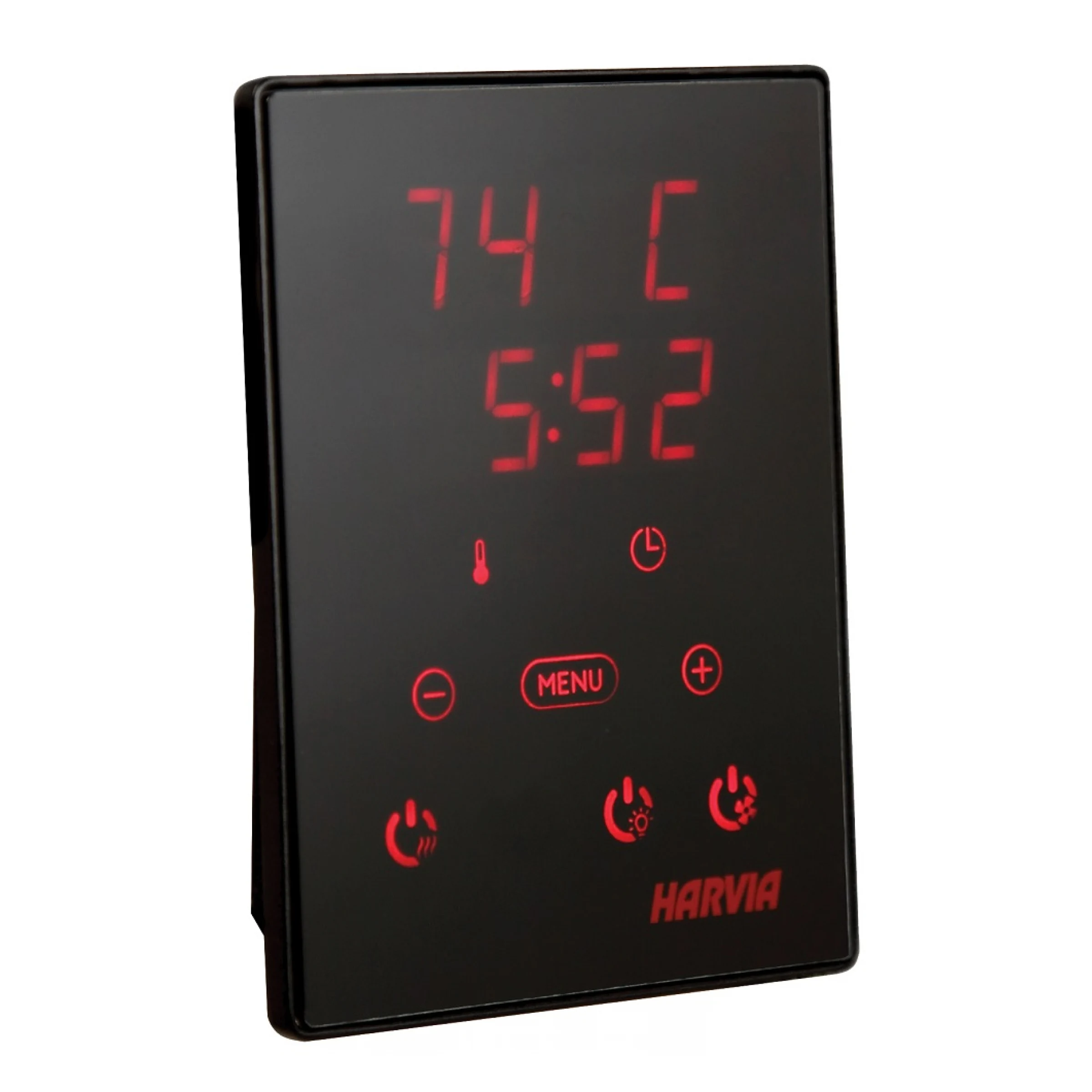

Het aparte digitale Xenio touchscreen bedieningspaneel stelt de gebruiker in staat de saunatemperatuur en de gebruiksduur aan te passen, evenals de verlichting en ventilatie in of uit te schakelen. Het display toont duidelijk de belangrijkste bedieningsinformatie en geeft aan wanneer de ingestelde saunatemperatuur is bereikt.

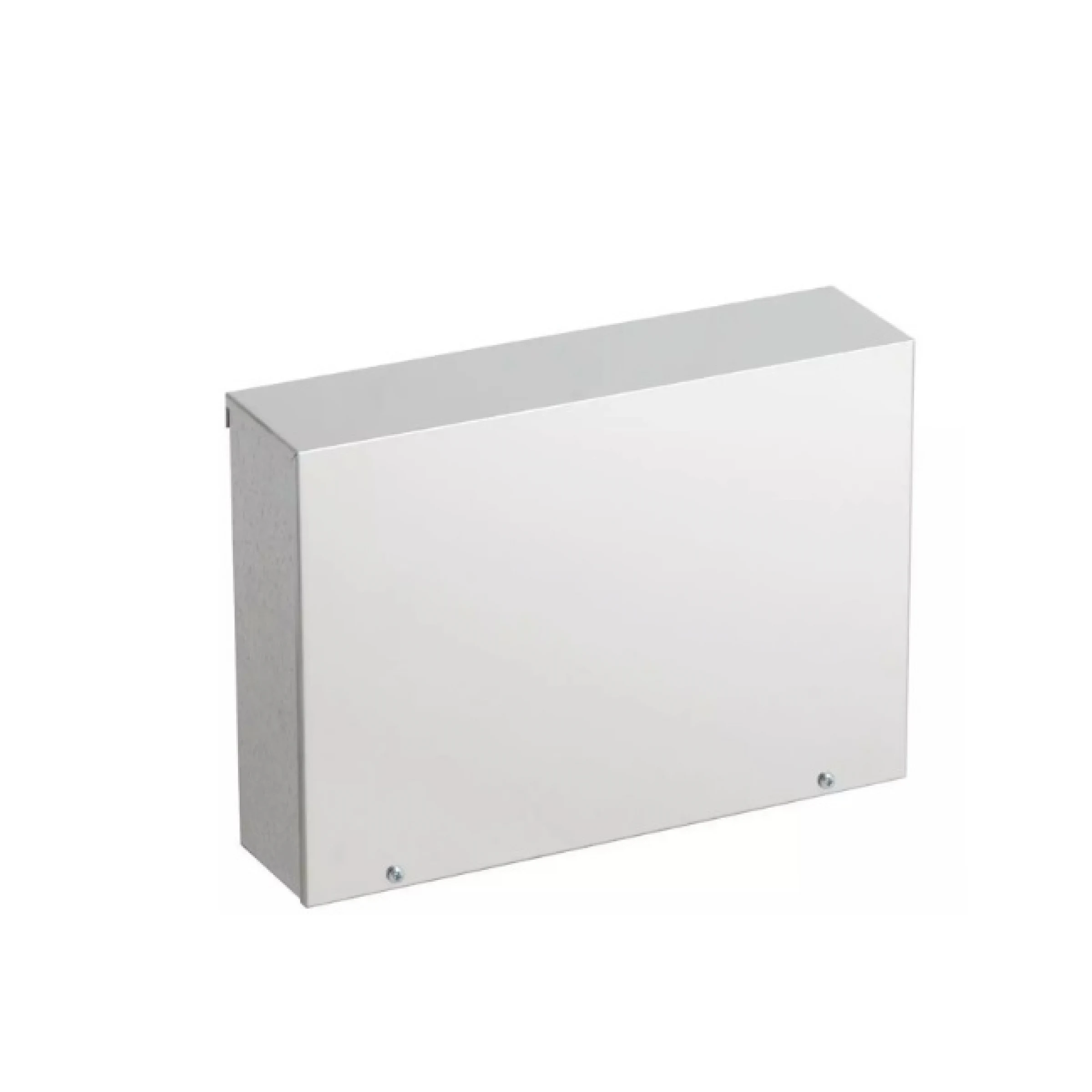

Het compacte bedieningspaneel kan, conform de installatie-instructies van de fabrikant, zowel binnen als buiten de saunaruimte worden geïnstalleerd. De voedingseenheid moet buiten de saunaruimte op een droge plaats worden geplaatst.
De CX180-45 ondersteunt bediening op afstand met behulp van compatibele optionele apparatuur, zoals de MyHarvia WiFi-accessoire of een potentiaalvrije aan/uit-schakelaar. Bediening op afstand vereist een compatibele veiligheidsoplossing, zoals een deursensor of een veiligheidsvoorziening voor de verwarming, tenzij de aangesloten verwarming door de fabrikant is goedgekeurd voor bediening op afstand zonder extra veiligheidsvoorziening. Accessoires worden apart verkocht.
De ingebouwde foutdiagnose helpt bij het opsporen van mogelijke systeemstoringen.
Met een 380–415 V 3N~-aansluiting kan de CX180-45 een verwarmingselement met een vermogen tot 27–29 kW aansturen zonder extra stroomverlenger . Een optionele Harvia LTY180-45 stroomverlenger is alleen nodig als er extra belastbaarheid vereist is.
Maximaal verwarmingsvermogen via elektrische aansluiting:
- 220–240 V 1N~: tot 9 kW;
- 200–240 V 2~: tot 9–10,8 kW met één circuit;
- 200–240 V 2~: tot 18–21,6 kW met twee circuits en gebalanceerde belastingen;
- 200–240 V 3~: tot 15–18 kW;
- 380–415 V 3N~: tot 27–29 kW.
Het maximaal toegestane vermogen van de verwarming is afhankelijk van de voedingsspanning, de elektrische installatie en de aansluitconfiguratie. De juiste aansluitmethode moet worden bepaald door een gekwalificeerde elektricien aan de hand van de installatie-instructies van de verwarming en de regeleenheid.
Bestuurbare functies:
- saunatemperatuur;
- Bedrijfstijd van de verwarming;
- verlichting aan/uit;
- ventilatieventilator aan/uit;
- compatibele functies voor bediening op afstand en veiligheidsfuncties.
Het pakket omvat:
- Xenio digitaal bedieningspaneel;
- voedingseenheid;
- frame van het bedieningspaneel;
- 5 m datakabel voor bedieningspaneel;
- Temperatuursensor met een aansluitkabel van 4 meter.
Technische informatie:
- Fabrikant: Harvia;
- Model: Xenio CX180;
- Productcode: CX180-45;
- Ondersteund verwarmingsvermogen: 9–29 kW, afhankelijk van de elektrische aansluiting;
- Temperatuurregelbereik: 40–110 °C;
- Beschermingsklasse: IPX3;
- Maximaal aangesloten verlichtingsvermogen: 100 W;
- Frequentie: 50/60 Hz;
- Afmetingen bedieningspaneel: 110 × 85 × 24 mm;
- Afmetingen van de voedingseenheid: 270 × 365 × 75 mm;
- Minimale benodigde ruimte voor de voedingseenheid: 400 × 400 mm;
- Lengte van de datakabel van het bedieningspaneel: 5 m;
- Kleur: zwart;
- Certificaten: CE, EAC.
De installatie en elektrische aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien, conform de instructies van de fabrikant.
